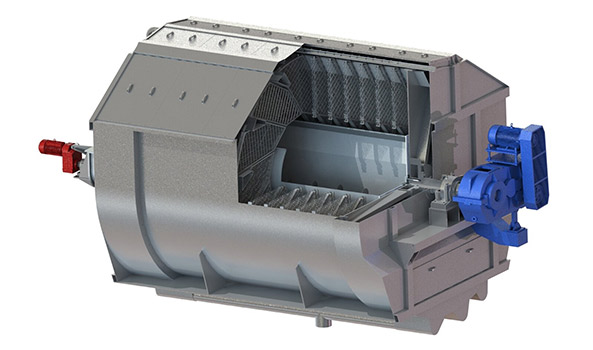

框架軸盤式過濾機

框架軸盤式過濾機包含有槽體、框架主軸、過濾圓盤、主軸水胎密封裝置、剝漿裝置、洗網裝置、出料螺旋、上罩、傳動裝置及控制系統等。用于白水中回收纖維和填料或漿料濃縮的系列化新型結構產品，屬于連續回轉式過濾設備。

扇形板具有較寬的濾液通道，流動阻力小，可允許較高的過濾流量通過。濾網網片為插接式結構（聚酯網或無濾網），更換方便。框架軸式轉子臂具有攪拌功能，可防止?jié){料在槽體中凝聚，故而允許較高的進漿濃度（0.5-3%），內置大敞口出料螺旋，絕不會出現堆漿現象。通過扇形板內外液位差作為過濾動力，無需真空，結構緊湊效率高，不要求安裝高度，節省基建資金。自動化程度高，可集中遠程控制，操作簡便可靠，安裝方便，占地面積小，能耗低，具有高產出率及高安全性

框架軸盤式過濾機過濾圓盤由若干片大小相同，面積相等的扇形板組合而成，扇形板懸掛安裝于過濾機的框架主軸上，設備運轉時每一片進入過濾狀態的扇形板濾液出口都處于最低位置。在工作過程中，隨著主軸的運轉，紙漿懸浮液通過進漿槽進入槽體，當扇形板沒入液面以下時，扇形板內外存在液位差，在液位差的作用下，漿料中的水通過覆在扇形板外面的濾網進入扇形板內，經空心轉子臂濾液通道分別流向槽體兩端的濁濾液區、清濾液區及超清濾液區，再通過各區相應的管道流出，漿料則被濾網攔截，實現漿水分離。扇形板轉出液面時，液位差形成的抽吸作用并沒有立刻消失，仍使濾網上的漿層繼續脫水，濃度繼續增大。主軸繼續轉動，液位差形成的抽吸作用消失，扇形板進入剝漿區。扇形板上的漿層在重力和剝漿噴嘴噴出的扇形水流雙重作用下脫落，通過兩相鄰扇形板盤之間的空間，在沒有任何阻礙下，進入位于由框架主軸和扇形板形成的寬闊的內部空間漿料收集槽中，通過螺旋輸送機輸送到接料管道中。當濾盤轉動到洗網區時，由擺動的洗網噴嘴噴水洗網、恢復過濾能力后進入下一個過濾周期。隨著濾盤不斷的轉動，扇形板就處在不同的區間，產生連續的過濾作用。
